法国米洛大桥
作者:诺曼·福斯特     来源:地产设计网

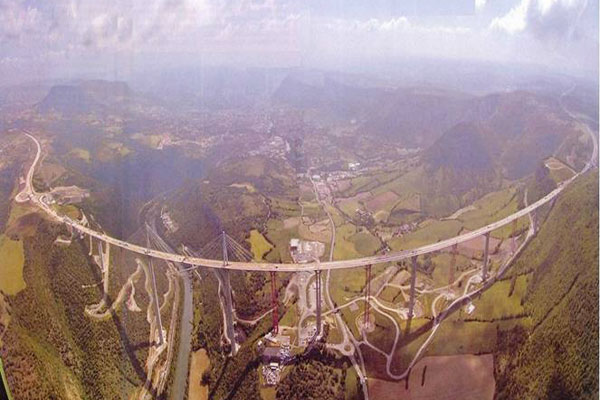

米洛(MillauViaduct)大桥,坐落于法国南部,是法国连接巴黎到郎格多克海岸,甚至扩展与西班牙巴塞隆纳快速公路相连的A75公路计划的一部分,而米洛镇在这段路中居「瓶颈」位置,大桥跨越塔恩河Tarn)河谷,桥下两端为拉尔札克高原和莱伟祖高原,有另一条快速公路蜿蜒其间,全长20英里,米洛大桥通车後,这段路行车时间从3小时缩短为10分钟。


这座桥梁由英法两国共同完成,由英国著名国宝级建筑大师福斯特爵士(作品包括德国国会新大厦,以及英国伦敦千禧大厦,和泰晤士河上的千禧桥,并以千禧大厦获得英国史特林建筑奖)负责设计,打造埃菲尔铁塔埃法日集团出资承造。


米洛大桥建筑之初曾引起不小的争议,担心破坏塔恩河谷周围景致,但是福斯特以钢骨为主建材配合其设计功力,让这座大桥完工后看来结构轻巧,细致却不失坚固。他曾说,设计理念就是「要让大桥看上去精巧到另人难以置信的程度。」

福斯特采用特制钢材为桥面,而非混凝土,减轻桥梁重量,施工方式采用预造法,就是先将桥面在亚尔萨斯工厂衔接成每块32公尺宽的钢材,共2000块,然后运到桥两端的山谷衔接起来,缓慢的悬吊到桥面预定段上方安装﹔桥梁采用白色也达到视觉上的轻量效果。

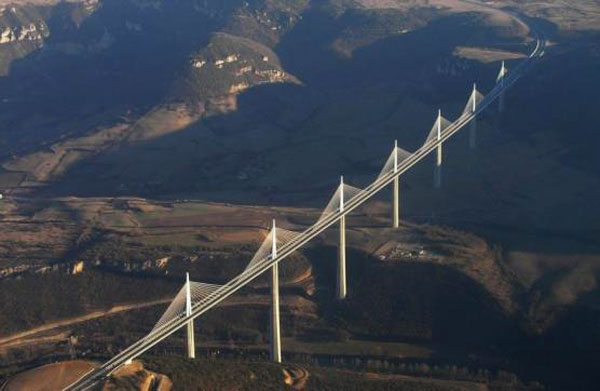

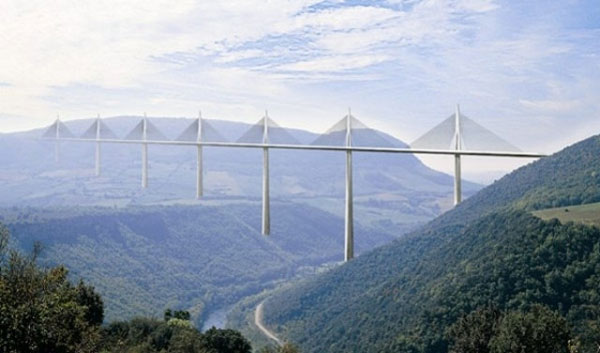

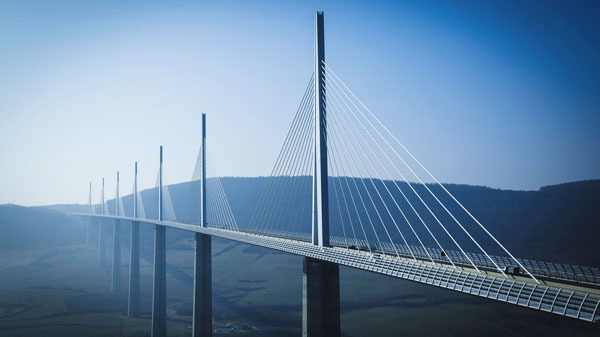

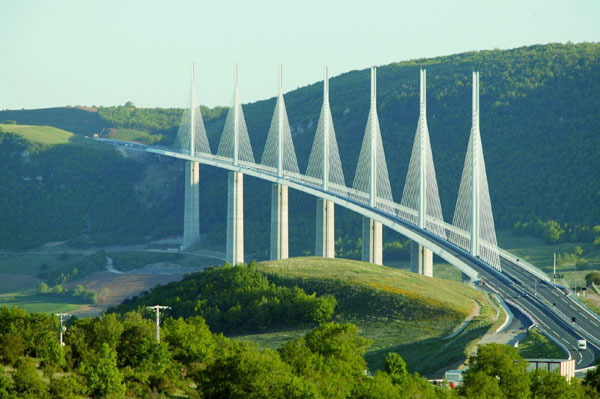

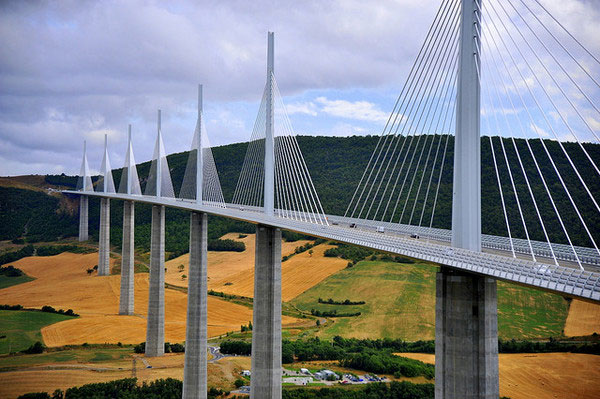

米洛大桥采用斜拉桥形式,为四线道,桥梁采用七个悬臂单塔单索面支撑,横跨塔恩河 TarnRiver),桥面高270公尺,悬臂支柱最高处达343公尺,比巴黎艾菲尔铁塔还高;大桥总长2460米,整个结构耗费钢材36000吨,占大桥重量的四分之一,桥墩和桥塔采用混凝土建造。


全桥共分八跨,其中,除了最南与最北两个跨较短为204米外,其余桥跨的跨径皆为342米。由于两端高度不同,全桥以3%的纵坡度由南端向北端下降,而为了提升视距,桥梁设有20000米的水平曲率

桥面主梁采用钢箱梁结构,高4.7米,桥面宽32.05米。7座桥墩高度从77米到240米不等,厚度由底至顶逐渐缩减呈梯形状,墩底断面宽度24.5米,到桥面后宽度降为11米。每一根桥墩都是由16个段落组成,每个段落重2,230吨,这些段落本身又是在施工现场以每块60吨、4公尺宽17公尺长的构件组成。桥面顶的桥塔高度均为87米。


米约高架桥的侧面轮廓就像一根绷紧的线被一排针刺透一样,它绵延几英里,俯瞰四周乡野 ,被誉为美学和科学的经典结合。这座桥简直是一座艺术与技术完美结合的建筑杰作,它好像是飞翔在山谷之间,显得蔚为壮观。这座桥现在已经成为了Millau市的骄傲,同时也成为法国和Millau市的又一处观光景点。

米洛高架桥创下的各项纪录

桥长2460米。

宽度达32米的大桥连接起了米洛(Millau)山谷和西南部的塔恩(Tarn)河谷。

桥塔总高达343米。

塔恩河谷上方桥面高达270米。

整桥的最高桥墩高度达到破记录245米。

该桥桥面总重3.6万吨,相当于5个艾菲尔铁塔的重量。

创新科技:桥墩建造过程中使用高性能混凝土材料。

米洛高架桥的抗震性极高,并且能够抵御各类严峻的气候条件。

其高度、完工时间均创下世界第一,开车其上宛如行走在云端。
