地下车库设计分析及总结
作者:博地设计     来源:博地设计

问题二:个别项目,坡道设计宽度过大,人为增加车库面积

解决措施:

应熟悉掌国家规范的相关数据要求,在方案设计时,选择合理的坡道宽度。

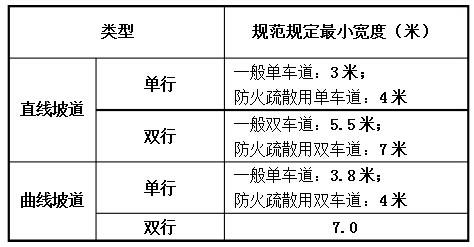

各类坡道宽度具体规定详见下表:

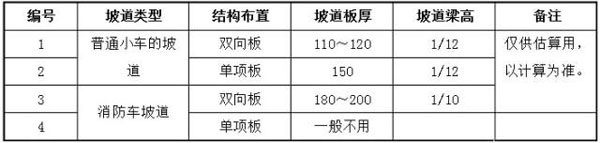

另外,请详知一般坡道的结构参数:

6、车库结构“楼面、顶板与梁”设计失误

6.1 车库楼面的基本设计原则

A、基本结构参数

普通停车库的楼面活荷载取值为4KN/,板厚取值为h=110120,在合理跨度的情况下,配筋基本采用构造配筋。框架梁高一般采用1/101/12足够,次梁采用1/121/14的跨度。

B、面层和找坡

普通停车库的面层和找坡应一起考虑,对于双面停车的车库楼面,一般采用1%上下都斜的同厚度结构找坡。面层做法最多为50,面层中需配Φ4@150x150~200x200的钢丝网片,提高面层的耐磨性和抗开裂。

C、普通用途的地下室楼面参照其他结构做法。

6.2 地下室顶板

A、顶板厚度

顶板厚度和顶板所处的位置、顶板的覆土、跨度等有关。


B、顶板梁高

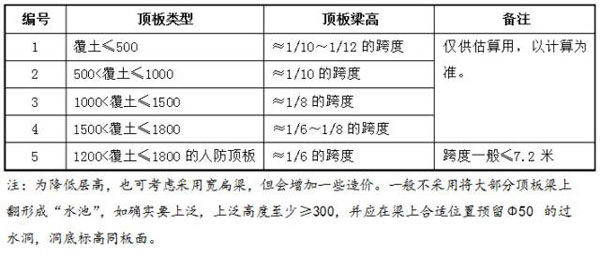

根据顶板的覆土、是否做人防而定,可大概估算:


C、顶板排水找坡

对于双面停车的车库顶面,一般采用≥2%的上下都斜的同厚度结构找坡。
