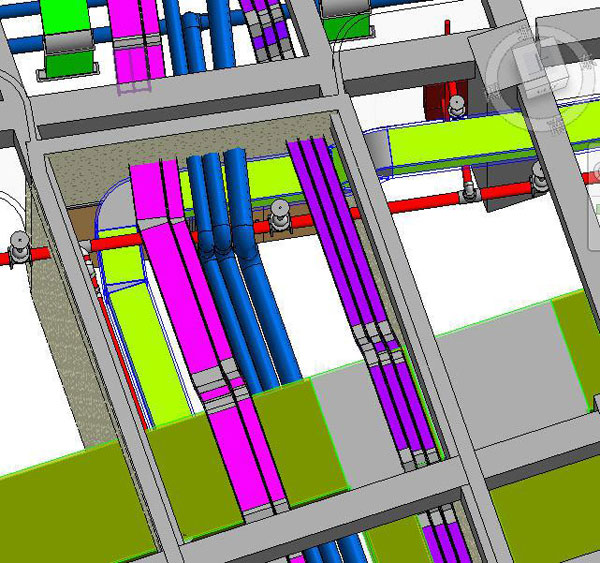

(经过管线综合梳理的BIM模型)

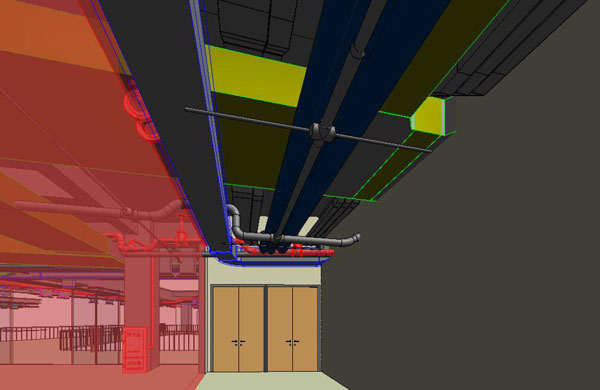

(经过管线综合梳理后所有管线井井有条)

幕墙施工图设计中，本项目幕墙龙骨情况比较复杂，在二维图纸中很难考虑的面面俱到，而依据幕墙施工图搭建的BIM模型中进行幕墙碰撞检查，检查幕墙与结构不交圈，幕墙与钢结构不交圈的地方，幕墙模板与幕墙铝板支撑框不交圈的情况，能够对未探明区域提前进行模拟与碰撞检查，并对幕墙信息进行统计。提前预知幕墙施工质、量上的各种情况，对后期施工具有很大的帮助。

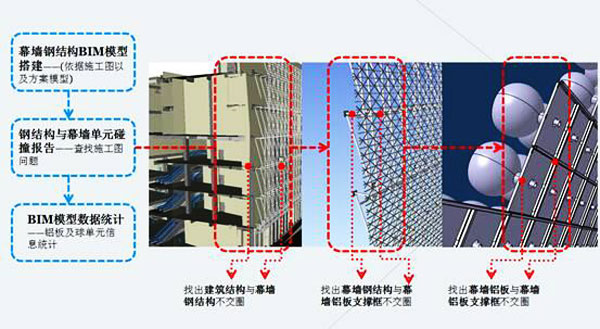

(万达汉街BIM幕墙审核过程图)

（二）工程量统计

BIM模型中含有大量构件信息，在本项目中我们在BIM模型中提取各专业统计汇总表格进行工程量信息统计工作，主要针对设备数量、管线长度、建筑专业用量、结构专业体积等进行统计。所得的数据依附于BIM模型，对整个工程具有指导意义。

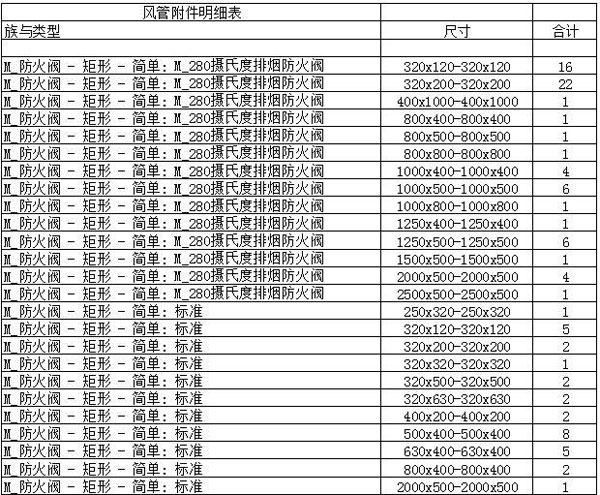

(汉街万达广场BIM模型工程量统计)

BIM在汉街万达广场项目中的应用满足大体量工程项目中BIM提供保驾护航的作用，使得BIM能在非标准化项目中发挥它的积极作用。在本次项目中应用BIM技术，是数字化管控项目的有益尝试。BIM强大的可视化功能提高了业主和其他协同单位对整个过程的参与度，减少后期的设计变更概率，对整个过程有更高的把控能力。模型强大的自动化功能和冲突检测功能大大提高了设计分析与设计检查的速度，在更短的时间内得到了更高质量的设计。
