喷淋支管布置：

如喷淋管道贴梁底布置，直立型上喷头距板顶距离根据规范要求不应超过0.15m，本设计控制为0.10m，而主梁梁高0.80m，可知喷淋竖向立管长度为0.75m左右，局部可达1.00m，且该段管道管径仅为DN25，根据以往工程实践经验，当空间较大时该段支管稳定性较差，影响喷头的喷水效果，很多此类工程均在该段支管上增加不锈钢拉杆，本工程面积较大，喷头较多，势必会造成消防管网土建投资成本的增加，另外本建筑空调通风及排烟管道较大，而大型商场对层高要求又比较高，因此，需要对喷淋管网的布置进行优化。基于上述原因，经与结构专业协商，从施工难度方面考虑，本设计采用喷淋主管贴主梁底且平行于空调主风管布置（注：空调管道贴梁底），支管贴次梁底，穿主梁，单侧支管连接喷头不超过四个，管径小于等于DN40，结构专业在主梁上预留65mm洞，洞口中心标高为：主梁底向上200mm，由此，竖向支管长度缩短为0.55m，不必采用不锈钢拉杆，管道穿梁处也可作为一个吊架考虑，节省了大量横向支管的吊架，通过对喷淋管网的以上优化，本设计既节省了土建投资，又提高了商场的净空，达到了设计要求。

4.　仓库区域喷头布置及喷淋管网水压计算

根据规范，本设计仓库区域危险等级为仓库危险Ⅱ级，如上文，本工程喷头布置是根据梁框设计，喷头间距2.70m，可以满足规范要求。

系统作用面积240m2，喷头作用面积设9m2，设计喷水强度12L/min•m2，估算流量12×240×1.3／60=62.40L/s，

流量：62.40L/s 采用K=115喷头

每个喷头的保护面积As=2.7×2.7=7.29m2

作用面积内喷头的数量

N=A／AS=240／7.29=32.9个喷头。设计中取35个

按正方形布置，喷头间距为2.7m，作用面积的长边为

L=1.2A1/2=1.2×2401/2=18.59m，实际取19.65m>18.59m

短边为

B=240／18.59=12.91m，实际取13.95m

支管喷头数量7个，33／7=5排

计算喷头数为35个，计算面积为7×5×2.72=255.15m2>240m2

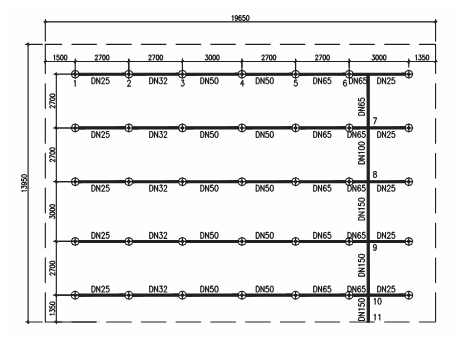

符合设计要求，形状如图：

作用面积内第一个喷头工作压力为：

作用面积内第一个喷头工作实际保护面积为F=2.85×2.85=8.12m2

 Q=12×8.12=97.47L/min

Ps=（q/k）2/10=（97.47/115）2/10=0.072MPa

（注：《自动喷水灭火系统设计规范》[GB50084-2001（2005版）]规定第一个喷头工作压力最小压力为0.05MPa）

本设计水头损失采用舍维列夫公式计算。

喷头支管流量折算系数为： KZ=QZ/（10PZ）1/2=97.47/（10×0.072）1/2=114.8

作用面积内第一个喷头工作压力为：

作用面积内第一个喷头工作实际保护面积为F=2.85×2.85=8.12m2

Q=12×8.12=97.47L/min

Ps=（q/k）2/10=（97.47/115）2/10=0.072MPa

（注：《自动喷水灭火系统设计规范》[GB50084-2001（2005版）]规定第一个喷头工作

压力最小压力为0.05MPa）
