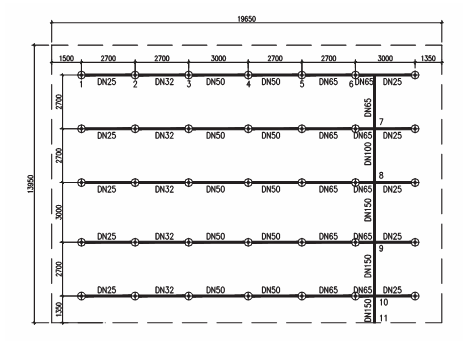

本设计水头损失采用舍维列夫公式计算。

喷头支管流量折算系数为：KZ=QZ/（10PZ）1/2=97.47/（10×0.072）1/2=114.8

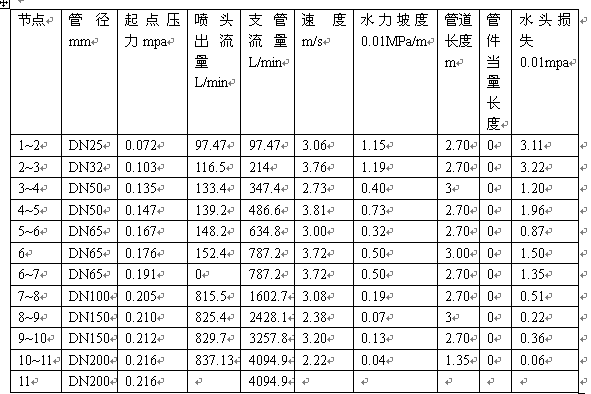

由上表可知，本设计实际喷淋用水量为4094.9／60=68.20L/s

该值略大于估算值，故消防水池喷淋储水为68.20×3600×1.5/1000=368m3

由此，消防水池总容积应为580m3

5.　地下立体停车库自动喷水系统设计

本工程地下立体停车库停车设备主要采用以下两种，现就两种停车设备的喷头布置分别进行阐述。

5.1　PSH-2X型两层（后悬臂）升降横移式自动化停车设备

喷头按停车托架进行布置，分为上下两层，上层按结构梁布置喷头，

下层按车位托架布置喷头，每个车位保证有两个喷头保护，具体布置如图示：

PSH-2Q型两层（后悬臂）升降横移式自动化停车设备：

喷头布置原则同上。具体布置如图示：

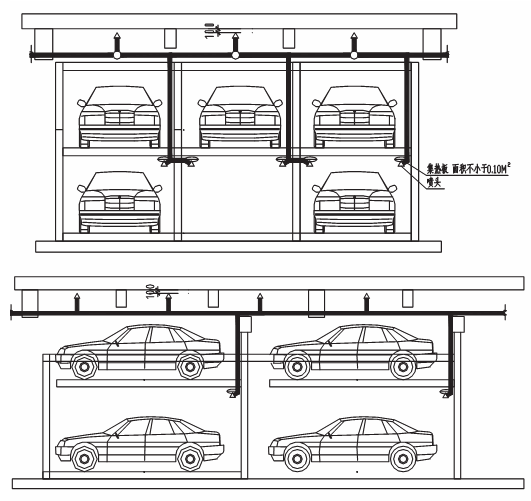

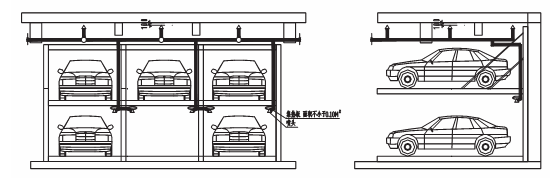

图二　喷头布置示意图一                 图三　喷头布置示意图二
