喷头布置是根据梁框设计，喷头间距2.70m，可以满足规范要求。

系统作用面积160m2，喷头作用面积设11.5m2，设计喷水强度8L/min•m2，估算流量8×160×1.3／60=27.73L/s，

5.2　流量：   27.73L/s 采用K=80 喷头

作用面积内喷头的数量N=A/AS=160/8=20个喷头。设计中取21个

按正方形布置，喷头间距为2.7m，作用面积的长边为

L=1.2A1/2=1.2×1601/2=15.18m，实际取19.65m>15.18m

短边为：B=160/19.65=8.14m，实际取8.25m

支管喷头数量=21／7=3排

计算喷头数为21个，计算面积为7×3×11.5=241.5 m2>240m2

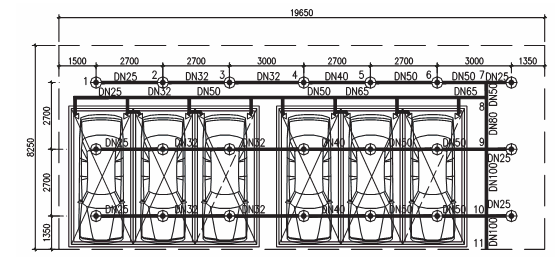

 符合设计要求，另下层车位单设喷头，形状如图：

图四　喷头形状示意图

作用面积内第一个喷头工作压力为：

作用面积内第一个喷头工作实际保护面积为F=2.85×2.85=8.12m2

Q=8×8.12=64.96L/min Ps=（q/k）2/10=（64.96/80）2/10=0.09MPa

（注：《自动喷水灭火系统设计规范》[GB50084-2001（2005版）]规定第一个喷头工作压力最小压力为0.05MPa）

本设计水头损失采用舍维列夫公式计算。

喷头支管流量折算系数为：

KZ=QZ/（10PZ）1/2=64.96/（10×0.09）1/2=68.47

注：下层车架喷淋按一根支管考虑，设计喷头数采用7个。

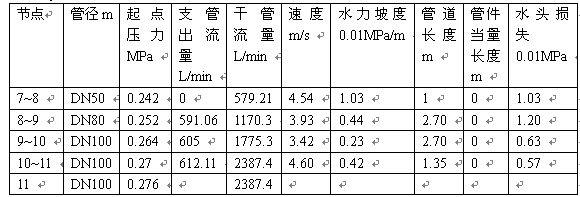

由上表可知，本立体车库设计实际喷淋用水量为2387.4/60=39.79L/s

以上所述，是笔者通过本次设计结合新的规范所得的一些设计思路和方法，希望可以在实际工作中给同行以参考。
