上海环球金融中心主楼深基础混凝土大底板施工研究
作者:龚剑 张越 袁勇     来源:中国混凝土与水泥制品网

 (5)外加剂。选用上海兆申(KFDN—SP)、上海麦斯特建工(SP一8N)、广州西卡(V3301)的聚羧酸系外加剂。其质量指标符合〈混凝土外加剂〉 (GB8076—1997)的规定。



(6)水。采用自来水作为混凝土拌合用水,其质量指标符合〈混凝土拌合用水〉(JGJ63—1989)的规定。



2.1.2配合比试配



(1)试配方案和结果。设计强度等级为C40,坍落度为150±30mm。通过前面对原材料的初步选择和试验结果,根据以往的混凝土试配经验和工程实践,拟定正交试验方案(表1)。

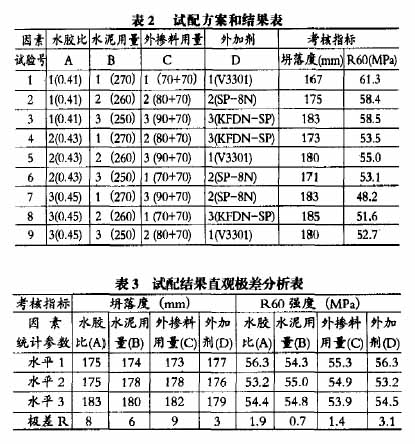

上表中胶凝材料按每立方米用量计算,外加剂按胶凝材料(水泥+矿粉)总量的0.8%计算。计算每一个试验号的混凝土配合比,假定试配混凝土的密度为2 400 kg/m3 ,砂率为43%,按规范进行试配、制作、养护、试压,其结果见下表2、表3。


试配的目的是既要达到强度指标,又要保证混凝土拌合物有良好的和易性,表3给出了各因素对混凝土强度和坍落度影响的直观分析,可以看出,影响混凝土坍落度的主要顺序为:水胶比→外掺料用量→水泥用量→外加剂,最佳组合为A1B3C2D4。影响混凝土强度主要顺序为:外加荆→水胶比→外掺料用量→水泥用量,最佳组合为A1B2C1D1。由于本次试配水平选取比较接近,所以各因素对混凝土的考核指标的影响不大。



    从混凝土的强度来看,水胶比为0.45的各组合混凝土的平均强度虽达到设计要求,但相对较低,而水胶比为0.4 1和0.42的各组合混凝土平均坍落度基本相同,但前者强度的富裕量较大,同时考虑到基础混凝土的坍落度不宜过大,所以选择水胶比为0.41。从混凝土的和易性、保水性和粘聚性考虑,水泥用量选用为270 kg/m3,矿粉用量为70 kg/m3,粉煤灰用量为70 kg/m 3。试配过程中所用聚羧酸系外加剂除了广州西卡公司的V3301外,其余的两个外加剂所配制混凝土的坍落度有大于180 mm的现象,所以选择广州西卡公司的V3301外加剂。



(2)搅拌站验证试验。为比较各单位所用原材料对混凝土配合比的影响程度,分别在上海浦新、浦莲、长桥、宏成、富康、汤臣、南航等7家搅拌站进行了验证试验,结果见表4。



(3)施工现场验证试验。为检验混凝土性能指标的复现性,在搅拌站验证试验的基础上,又进行了实地模拟验证试验,结果见表5、6、7。


[12 [3] [4] [5] [6
超高层
资讯推荐
专题推荐
观点推荐
机构推荐
